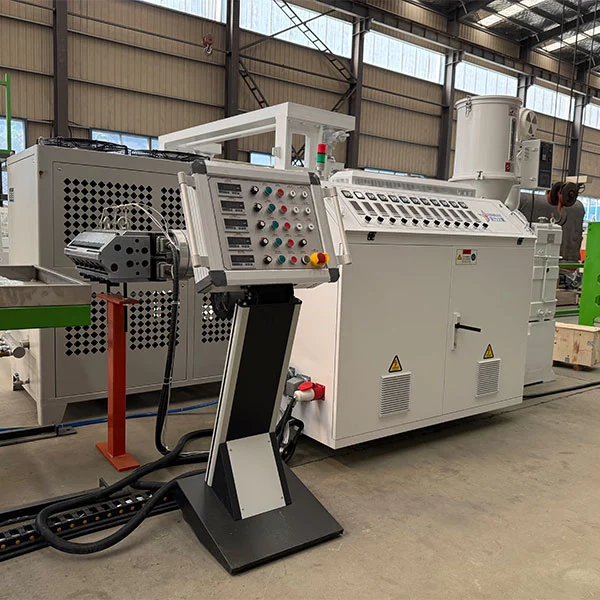

Reka bentuk skru khusus, kedalaman alur skru yang dioptimumkan, dan nisbah mampatan memastikan pemplastikan menyeluruh dan pencampuran seragam bahan mentah dalam tong. Termokopel berketepatan tinggi memastikan suhu stabil di semua zon, mencegah kecacatan seperti buih, coretan dan jerebu putih dalam helaian yang disebabkan oleh terlalu panas setempat atau suhu rendah.
Acuan kepingan TPU menggunakan kepala T-die bersalut krom, siap cermin. Reka bentuk laluan aliran adalah simetri dan licin, tanpa bintik mati, memastikan pengagihan cair yang seragam. Jurang bibir die boleh ditala halus (dengan ketepatan 0.01mm), menampung ketebalan kepingan dari 0.1 hingga 5mm. Mesin penyemperit kepingan TPU dilengkapi dengan unit penyejukan dan pembentuk tiga rol. Permukaan penggelek digilap cermin dan suhu air penyejuk dikawal oleh sistem suhu malar. Ini membolehkan penyejukan dan pembentukan pantas sambil memastikan permukaan licin dan bebas calar. Toleransi kerataan dan ketebalan kepingan (dalam ±0.03mm) dikawal oleh tekanan antara penggelek.

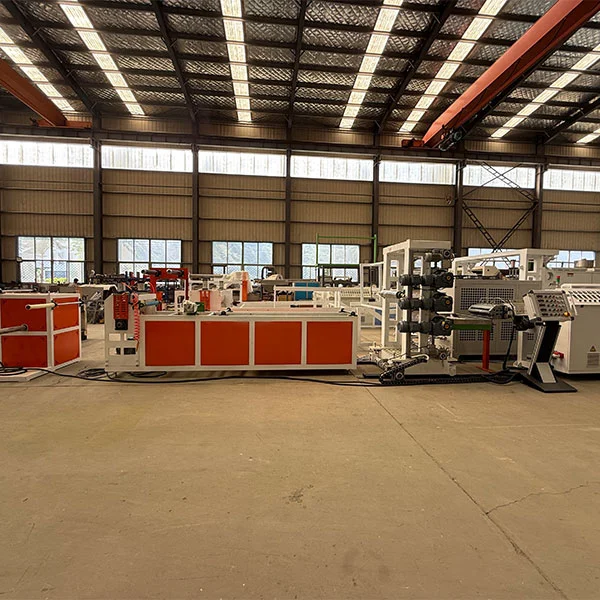

| nombor pesanan | nama | kuantiti |
| 1 | Penyumpan skru keluli tahan karat | 1 set |
| 2 | SJ 75-33/1 skru tunggal | 1 set |
| 3 | Acuan panel ringan MJ-400 | 1 set |
| 4 | BF-500X∮320 kalendar tiga gulung | 1 set |
| 5 | BF-1500-6 meter kurungan penyejuk | 1 set |
| 6 | BF-500*∮220 tarikan penggelek getah | 1 set |
| 7 | Penggulungan geseran BF-500 | 1 set |
| 8 | Mesin suhu malar penggelek air tiga dalam satu | 1 set |
| 9 | Kabinet kawalan elektrik barisan pengeluaran penyemperitan daerah DK-18 | 1 set |
| 1 0 | Data teknikal mengenai peralatan rawak | 1 salinan |

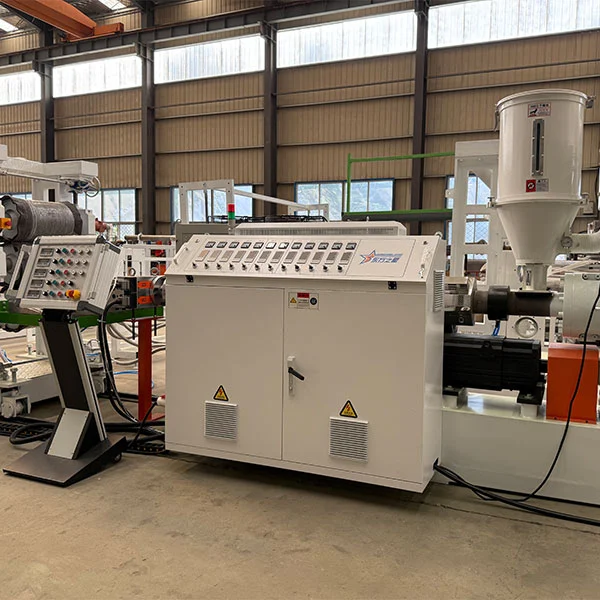

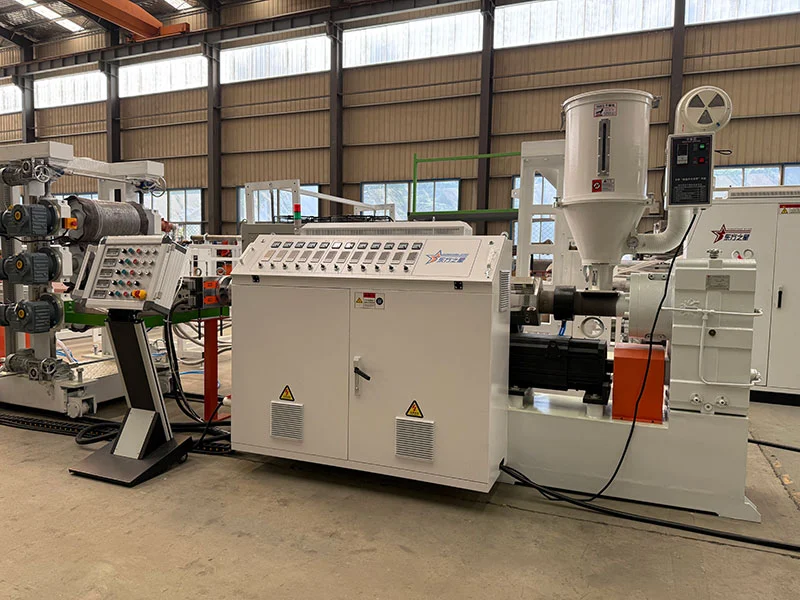

| Diameter skru: | 75mm (Zhoushan, Zhejiang) |
| Panjang skru kepada nisbah diameter: | 3 0∶ 1 |
| Struktur skru: | skru pemplastikan tinggi baru, sesuai untuk serbuk dan bahan berbutir. |
| Bahan skru silinder: | Rawatan nitriding rMoAIA 38C |
| Kedalaman lapisan nitrida: | 0.4-0.7 mm |
| Kekerasan skru: | HV> 740 |
| Kekerasan silinder: | HV>940 |
| Kelajuan skru: | 1 5-7 0 rpm |
| Kuasa motor: | 45 kw (motor jenama Shandong) Bahagian pemanasan 5 x 6 kw (tuang aluminium + tudung keluli tahan karat) Penyejukan silinder 6 zon x 180w |
| Keluaran penyemperitan: | 150kg/j Gear pengurangan Pengurangan muka merah Y-3 15 (dihasilkan di Changzhou, wilayah Jiangsu) Borang pemasangan pemacu tali pinggang atau sambungan terus sambungan aci Bahan gear 20CrMnTi dikarburkan dan dipadamkan |
Bahan acuan: penempaan dan pembajaan keluli acuan berkualiti tinggi, penyaduran krom keras, rawatan penggilap
Kepala pinggan dengan penyangkut pakaian adalah tebal 0.5-2mm dan lebar 400mm
Lebar berkesan acuan ialah 400mm setiap set

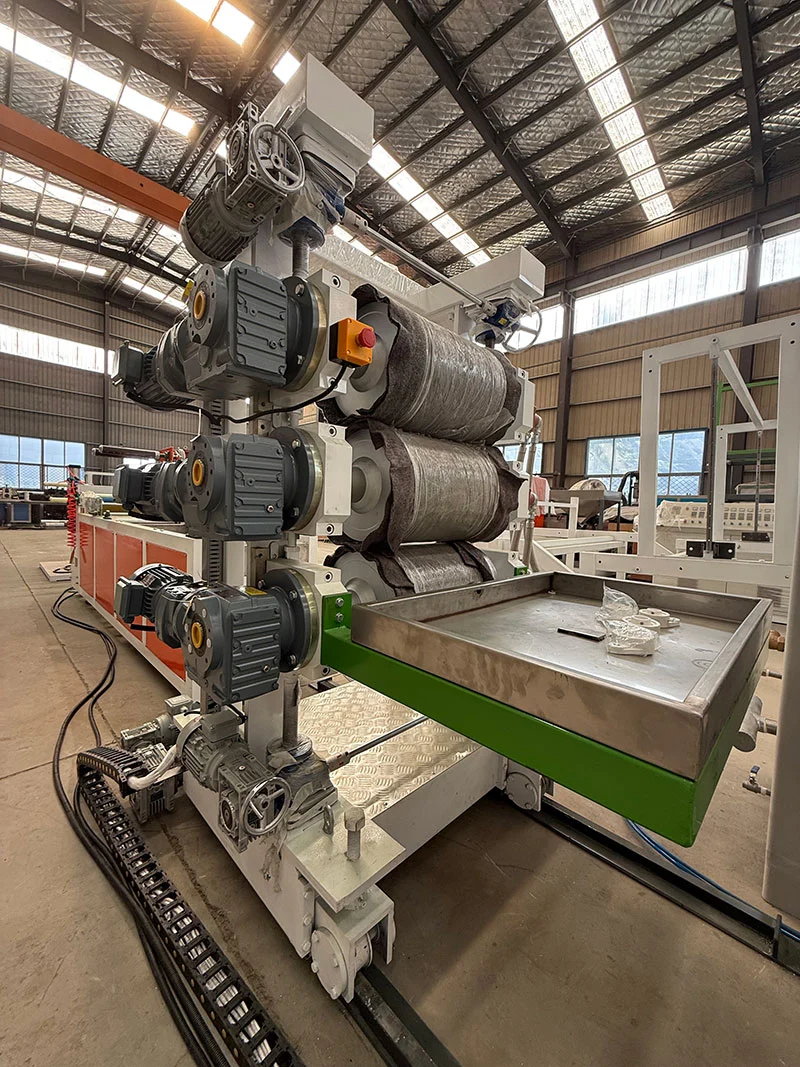

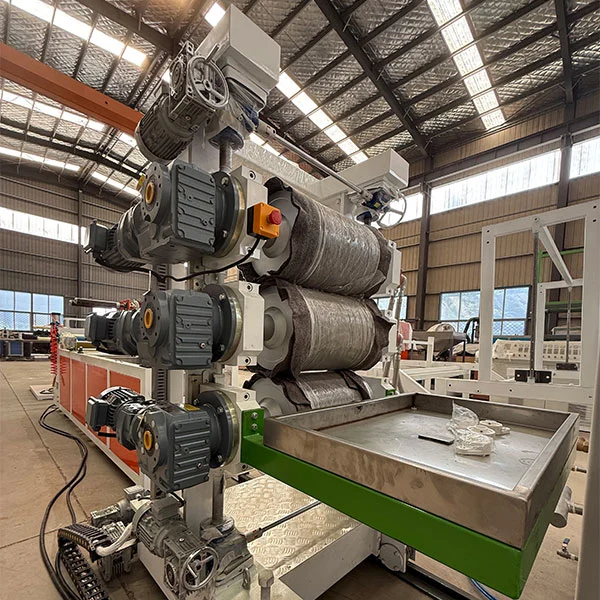

Mesin TPU Sheet Extruder mesin kalendar tiga gulung:1
A. Struktur mesin kalendar: menegak tiga gulung (dengan peranti perlindungan keselamatan roller)
b. Bilangan penggelek; tiga (dihasilkan di Qingdao)
C. Diameter gendang: 320mm
d. panjang penggelek: 600mm
e. Ketebalan dinding penggelek: ≥2 1 mm
F. Bahan gulung: Keluli 45 # digunakan, dan rawatan pengerasan dijalankan, dan kekerasan boleh mencapai RC60-65
G. Rawatan permukaan roller: rawatan cermin
H. Struktur gendang: sistem pertukaran pantas komposit berbilang lapisan diguna pakai untuk memastikan suhu seragam dan malar bagi dram.
I. Medium suhu malar penggelek: air lembut
j. Sistem kawalan tiga gulung: kawalan penukaran frekuensi diguna pakai untuk merealisasikan kawalan kelajuan segerak dan bebas.
K. sistem penghantaran: 1.5KWx3=4.5kw. memastikan kelancaran operasi tiga penggelek.

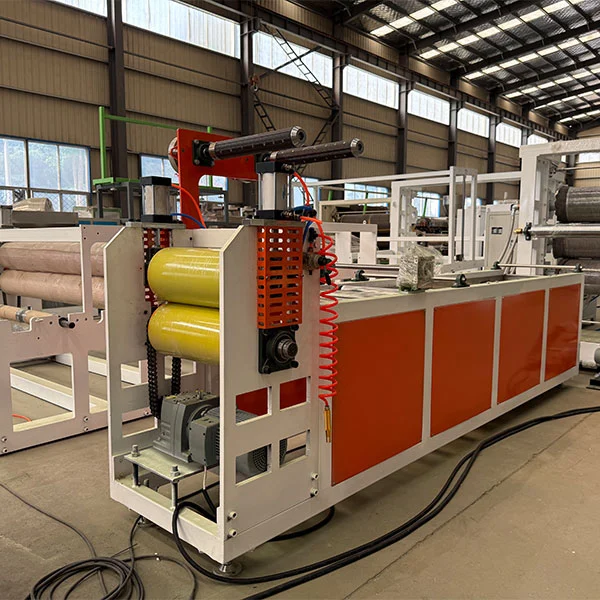

A. Panjang rak penyejuk: 6 meter.
B. Roller: semua diperbuat daripada keluli tahan karat.
c. Jarak gulung dalam dua meter pertama: 400mm.
D. Pendakap dilengkapi dengan peranti canggih: 1 set, dan pisau pemotong diperbuat daripada pisau aloi berkualiti tinggi
e. Galas: Galas boleh laras
| spesifikasi | Ф220×600mm |
| kualiti bahan | Penggelek nitril |
| penularan | kotak pengurangan |
| kuasa | 2.2Kw |
| kawalan | Kawalan penukaran frekuensi Wei Chuang |
| Naik jalan | pneumatik |

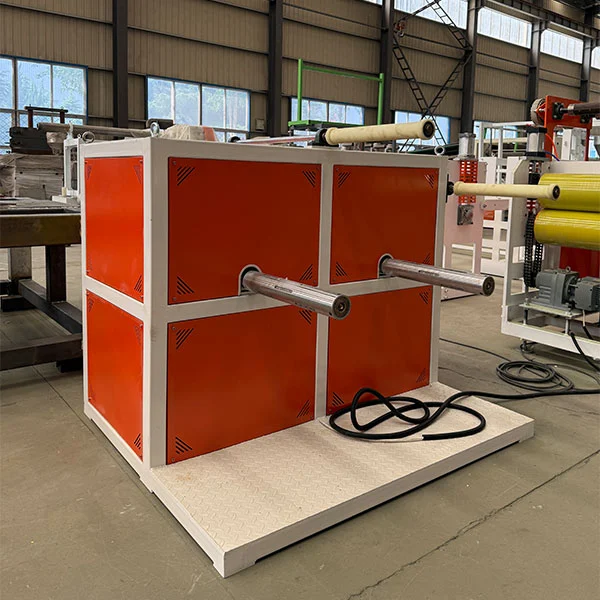

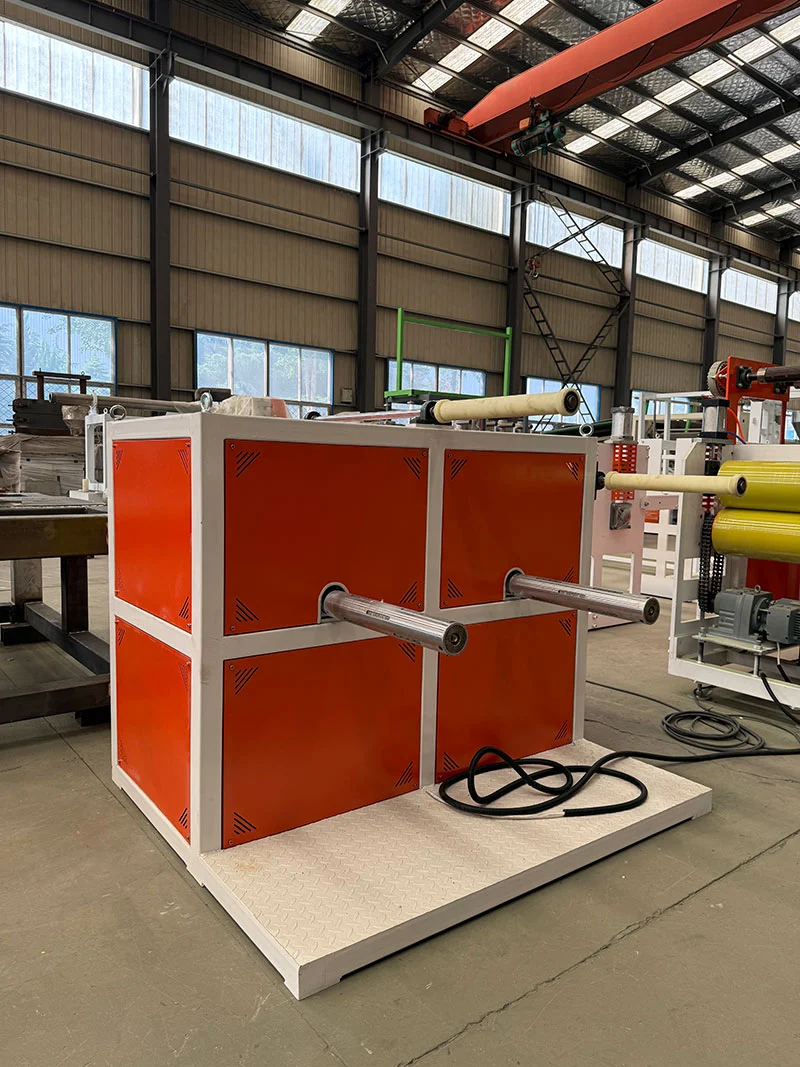

| Taip Dwi-stesen | jenis flip |
| Diameter gulung semula | 500mm |
| Spesifikasi | Teras tiub kertas 3 inci |
