Proses Pengeluaran Lembaran PVC
TheMesin Extruder Lembaran PVCPusat proses pada pengacuan penyemperitan. Melalui empat langkah: Penyediaan Bahan Mentah - Plastik Penyemperitan - Pembentukan tiga roll - dan pemprosesan seterusnya, bahan mentah PVC diproses ke dalam kepingan dengan tahap kekerasan dan kebosanan tertentu.
Suhu, kelajuan, dan tekanan dikawal ketat sepanjang proses keseluruhan untuk memastikan ketebalan lembaran seragam dan permukaan licin.
Perumusan bahan mentah melibatkan pencampuran bahan mentah asas dan bahan tambahan dalam perkadaran yang sesuai berdasarkan kekerasan dan ketangguhan lembaran yang dikehendaki. Ini adalah langkah utama dalam menentukan prestasi lembaran.
Bahan mentah asas: Serbuk resin PVC (60%-80%) menyediakan struktur asas lembaran.
Mesin Extruder Lembaran PVCAditif utama:
Plasticizers (seperti DOP): Laraskan kelembutan lembaran. Jumlah yang lebih kecil (5%-10%) ditambah untuk lembaran lapisan keras, manakala jumlah yang lebih tinggi (15%-25%) ditambah untuk lembaran lapisan lembut.
Penstabil (seperti penstabil zink kalsium): Mencegah penguraian dan perubahan warna PVC semasa pemprosesan suhu tinggi, memastikan keselamatan pengeluaran. Pelincir (seperti asid stearic): Kurangkan geseran antara bahan mentah dan peralatan, pastikan penyemperitan yang lancar, dan meningkatkan gloss permukaan lembaran.
Peralatan pencampuran: Gunakan pengadun berkelajuan tinggi untuk mencampurkan bahan mentah dan bahan tambahan pada 80-120 ° C selama 5-10 minit untuk menggabungkan bahan mentah dan bahan tambahan, membentuk campuran kering seragam.

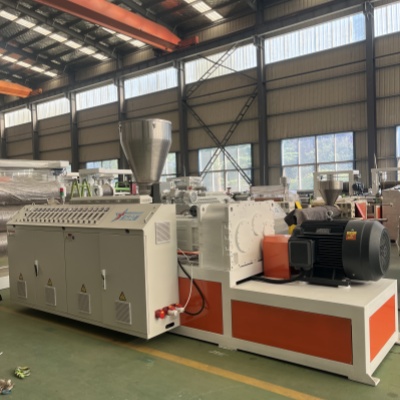

Mesin Extruder Lembaran PVC Plasticizing: Campuran kering campuran dimasukkan ke dalam extruder, di mana suhu tinggi dan daya ricih skru mengubah bahan dari pepejal ke cair ke lembaran.
Kawalan suhu extruder: Pemanasan dilakukan dalam tiga peringkat: bahagian depan laras (160-180 ° C), bahagian tengah (180-200 ° C), dan kepala mati (190-210 ° C). Ini memastikan bahawa PVC benar -benar cair dan tidak terurai.

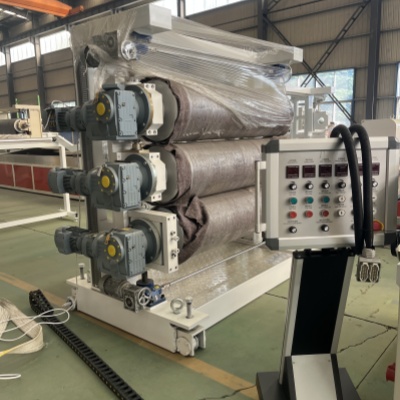

Mesin Extruder Lembaran PVC Moulding and Forming: PVC cair diekstrusi melalui t-die untuk membentuk lembaran yang berterusan. Cair kemudian memasuki penggelek penyejukan dan penetapan (suhu 20-40 ° C) untuk penyejukan dan pemejalan pesat, akhirnya membentuk bentuk lembaran awal. Peralatan: Tiga penggelek menyesuaikan jarak roller dan kelajuan untuk menggulung lembaran pra-berbentuk ke ketebalan sasaran (biasanya 0.2-1.0mm, dengan 0.3-0.5mm biasa untuk lapisan pakaian), sementara juga meningkatkan kelancaran permukaan.
Mesin Extruder Lembaran PVC Selepas memproses dan memotong, lembaran berterusan, selepas penyejukan dan pembentukan, menjalani satu siri proses untuk membentuk produk siap:
Lukisan dan penggulungan
