Keperluan untuk Lembaran Dulang PS PS
Keperluan prestasi untuk lembaran dulang anak benih PS (polistirena) memerlukan pertimbangan komprehensif terhadap sifat -sifat bahan, teknologi pemprosesan, dan senario aplikasi sebenar. Berikut adalah analisis terperinci berdasarkan piawaian industri dan pengalaman praktikal:
1. Keperluan bahan asas untukMesin Penyemperitan Lembaran PS
Kesucian dan nisbah bahan mentah
Pemilihan Resin: Resin PS-gred makanan-makanan (mis., Mesyuarat GB 4806.6) lebih disukai. Elakkan bahan kitar semula yang mengandungi logam berat atau plastik.
Aditif:
Antioksidan Ultraviolet (UV): Biasanya ditambah pada tahap 0.3%-0.5%(0.3-0.5%) untuk meningkatkan rintangan luaran dan perlahan menguning dan pelengkap.
Antioksidan: Tambah 0.1% -0.3% daripada antioksidan fenolik yang terhalang untuk menghalang kemerosotan oksidatif semasa pemprosesan dan penggunaan.
Ejen nukleat: Meningkatkan kristal, meningkatkan ketegaran lembaran dan suhu herotan haba.

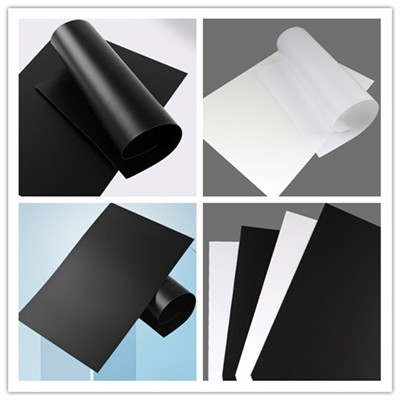

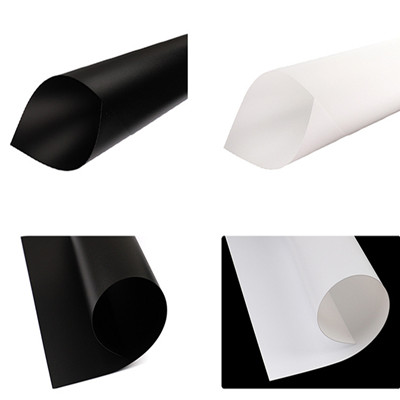

Sifat fizikal
Ketumpatan: 1.04-1.09 g/cm³, selaras dengan kepadatan PS standard. Ketebalan: Ketebalan lembaran biasanya 0.4-1.0mm, dengan toleransi dalam ± 10%. Sebagai contoh, dulang benih plastik 28 × 54 × 4.8cm seberat ≥130g dianggap ketumpatan tinggi dan mempunyai hayat perkhidmatan melebihi 3 tahun.
Kekuatan tegangan: ≥15MPa dalam kedua -dua arah membujur dan melintang, dengan pemanjangan pada pemecahan ≥3%, memastikan rintangan untuk pecah semasa pengendalian dan penggunaan.
Suhu pesongan haba: ≥70 ° C Untuk mengelakkan melembutkan dan ubah bentuk dalam persekitaran suhu tinggi.
Ii. Kesesuaian lembaran yang dihasilkan olehMesin Penyemperitan Lembaran PSuntuk pengeluaran dulang anak benih
Keperluan proses pengacuan
Thermoforming: Lembaran mesti mempamerkan sifat termoplastik yang baik, dapat dengan cepat dibentuk apabila dipanaskan hingga 110-130 ° C, dan menjadi stabil secara dimensi selepas penyejukan (perubahan dimensi pemanasan ≤ ± 15%).
Kelancaran: Permukaan lembaran harus bebas dari calar, gelembung, atau ketidaksamaan, dengan kekasaran RA ≤1.6μm untuk memudahkan percetakan atau pelabelan berikutnya. Ketelusan: Dulang anak benih biasanya diperbuat daripada lembaran PS telus atau lut dengan transmisi ringan sebanyak ≥85%. Walau bagaimanapun, cahaya matahari langsung harus dielakkan untuk mencegah kerosakan akar.
Iii. Mesin Penyemperitan Lembaran PPuntuk dulang anak benih: reka bentuk dan fungsi struktur
Reka bentuk lubang
Bentuk: Lubang harus bersegi, trapezoid terbalik, atau kerucut (diameter bawah 2-5mm lebih kecil daripada diameter atas). Ini membimbing pertumbuhan akar menegak dan mengurangkan kelemahan.
Kedalaman: Untuk anak benih sayuran, kedalaman biasanya 20-50mm; Untuk anak benih bunga, ia boleh ditingkatkan kepada 50-100mm untuk memastikan pengekalan air seimbang dan kebolehtelapan udara.
Diameter lubang: Lubang kecil (diameter 15-20mm) biasanya digunakan untuk sayur-sayuran berdaun, manakala lubang yang lebih besar (diameter 25-35mm) digunakan untuk buah-buahan dan sayur-sayuran.
Saliran dan kebolehtelapan udara
Lubang-lubang saliran: Lubang saliran dengan diameter 2-4mm harus diedarkan secara merata di seluruh bahagian bawah dulang, dengan nisbah kebolehtelapan ≥99.5% untuk mencegah pengumpulan air dan reput akar. Struktur bernafas: Beberapa dulang anak benih mewah mempunyai slot pengudaraan antara lubang untuk meningkatkan peredaran udara dan mengurangkan risiko kelembapan dan penyakit.
Sifat mekanikal yang dipertingkatkan
Penguatkuasaan kelebihan: tepi lembaran harus menebal ke 1.5-3.0mm, atau mengamalkan struktur beralun untuk meningkatkan kapasiti beban (daya mampatan ≥ 650N).
Rintangan Impak: Melewati ujian kesan bola drop (bola keluli 1kg jatuh bebas dari ketinggian 50cm tanpa pecah).
Iv. Kesesuaian alam sekitar dan ketahanan lembaran yang dihasilkan oleh extruders lembaran PP untuk pengeluaran dulang anak benih
Rintangan cuaca
Perlindungan UV: Selepas menambah rawatan UV, ujian penuaan lampu xenon (ISO 4892-2) menunjukkan indeks menguning (ΔE) sebanyak ≤5 selepas 300 jam, dan pengekalan kekuatan tegangan ≥80%.
Toleransi suhu: Tiada retak atau melembutkan selepas penggunaan berterusan selama 2 jam dalam suhu antara -20 ° C dan 45 ° C. Kestabilan kimia
Rintangan kakisan: Mesti tahan terhadap racun perosak biasa (seperti campuran Bordeaux dan carbendazim) dan baja (seperti kalium nitrat), tanpa pembengkakan atau perubahan warna selepas rendaman selama 24 jam.
Rintangan pembasmian kuman: boleh dibasmi kuman oleh rendaman dalam kuman kuman ammonium kuartal (seperti benzalkonium bromida) tanpa kemerosotan bahan.
V. Mesin Penyemperitan Lembaran PS: Lembaran untuk dulang anak benih: perlindungan alam sekitar dan kelestarian
Kitar semula dan regenerasi
Kitar semula: Lembaran mesti mematuhi piawaian EU EN 13432 atau AS ASTM D6400. Kandungan kitar semula biasanya tidak melebihi 50% (sehingga 90% untuk dulang hitam), tetapi sifat mekanikal mesti memenuhi piawaian.
Keperluan pelabelan: Produk mesti dilabel "kitar semula" dan jelas menunjukkan kandungan kitar semula (mis., "50% PCR"). Pilihan degradasi
Pengubahsuaian biogenik: Menggunakan kanji atau lignin dicampur dengan PS (mis., Menambah 30% lignin) dapat mencapai kadar biodegradasi sehingga 90% (dalam masa 180 hari) dan mematuhi GB/T 20197-2025.
Keperluan pensijilan: Dulang anak benih PS yang boleh degradasi mesti lulus pensijilan produk China Green (CNCA-CGP-11) atau pensijilan kompos EU OK.
Vi. Ujian dan pensijilan lembaran yang dihasilkan BYRMesin Penyemperitan Lembaran PSuntuk dulang anak benih
Item pemeriksaan rutin
Pemeriksaan penampilan: Periksa secara visual permukaan sampel untuk keadaan kebosanan dan bebas retak, dan untuk integriti lubang lengkap.
Pengukuran dimensi: Gunakan caliper untuk mengukur ketebalan lembaran, diameter lubang, dan kedalaman. Toleransi mesti memenuhi keperluan reka bentuk.
Ujian Harta Mekanikal: Gunakan mesin ujian tegangan untuk menguji kekuatan tegangan, dan mesin ujian mampatan untuk menguji kekuatan mampatan.
Penilaian cuaca: Bandingkan perbezaan warna dan perubahan harta mekanikal selepas ujian penuaan lampu xenon. Piawaian pensijilan
Piawaian Domestik: GB 4806.6 (Gred Hubungan Makanan PS), NY/T 4203-2022 (dulang benih plastik).
Piawaian Antarabangsa: ISO 18602 (dulang benih plastik), EN 13432 (pembungkusan kompos).
VII. Senario aplikasi dan cadangan pemilihan untuk dulang anak benih yang dihasilkan BYRMesin Penyemperitan Lembaran PS
Sayuran dan Bunga: Lembaran PS yang disyorkan dengan ketebalan 0.6-1.0mm, 72-200 lubang, dan boleh didapati dalam hitam (pemanasan di musim sejuk) atau perak-kelabu (penyejukan pada musim panas).
Beras dan Tembakau: Gunakan lembaran PS dengan ketebalan 1.0-1.5mm. Apabila menggunakan teknologi benih terapung, pastikan keapungan lembaran adalah ≥ 0.5N/cm².
Benih perindustrian
Untuk pengeluaran berskala besar: Pilih suntikan, dulang PS berkepadatan tinggi (berat ≥ 130g). Mereka boleh digunakan semula selama lebih dari 5 tahun, mengurangkan kos jangka panjang. Penanaman benih ketepatan: Gunakan helaian PS dengan rawatan korona permukaan (ketegangan permukaan ≥38 DYN/cm) untuk meningkatkan lekatan substrat dan mengurangkan akar yang menggantung.
Viii. Contoh perumusan biasa untuk lembaran yang dihasilkan BYRMesin Penyemperitan Lembaran PSuntuk dulang anak benih
Bahan -bahan
Nisbah (peratusan massa)
Fungsi
PS Resin 95%-98%
Bahan asas
Penyerap UV 0.3%-0.5%
Tahan terhadap penuaan UV
Antioksidan 0.1%-0.3%
Menghalang kemerosotan oksidatif
Ejen nukleat 0.1%-0.2%
Meningkatkan penghabluran dan ketegaran
