Cara mengendalikan Peralatan Kalender Tiga-Roll?
I. Permohonan
A Kalender tiga roll digunakan bersempena dengan extruder kepada produk kalender yang diekstrusi dari lembaran mati, menyesuaikan ketebalan produk dan kemasan permukaan untuk memenuhi keperluan yang diperlukan. Ini membolehkan pengeluaran produk lembaran plastik yang berterusan seperti PE, PP, dan PS dalam lebar yang dikehendaki. Selain itu, dengan menggantikan extruder dan menyesuaikan proses mati, ia juga dapat mencapai pengeluaran SPVC, PE, PP, dan PS yang berterusan. Peralatan ini mempunyai struktur baru, automasi tinggi, kualiti stabil, pengeluaran dan penyelenggaraan yang mudah, dan operasi yang lancar, menjadikannya pilihan utama untuk pengeluar produk lembaran.
Ii. Gambaran keseluruhan struktur

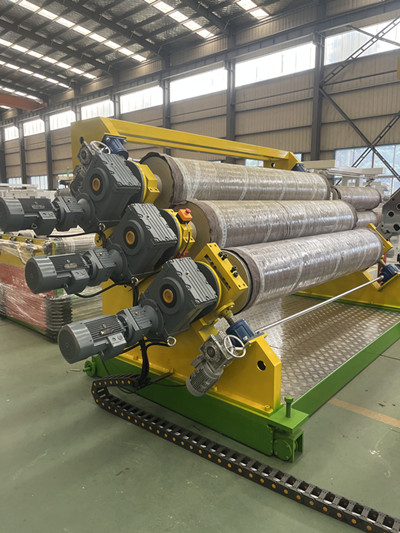

ThePeralatan Kalender Tiga-RollTerutamanya terdiri daripada kalender cermin, penghantaran, pendakap, asas, mekanisme perjalanan ke hadapan dan terbalik, pengawal suhu acuan, dan sistem kawalan elektrik.
Transmisi didorong oleh motor dan sistem gear pengurangan. Ketiga penggelek menggunakan penukar frekuensi untuk kawalan kelajuan, yang membolehkan pelarasan bebas atau disegerakkan.
Penggelek atas dan bawah secara mekanikal diapit, memastikan kedudukan yang tepat, prestasi pengunci diri yang sangat baik, dan kestabilan yang boleh dipercayai. Media suhu malar digunakan dalam setiap roller untuk mengawal suhu dengan tepat untuk memenuhi parameter proses pengeluaran produk. Peralatan ini didorong ke hadapan dan ke belakang oleh motor, dan sistem penurunan membolehkan pelarasan produk, menjadikannya mudah untuk menyesuaikan dan membongkar acuan semasa pengeluaran. Iii. Parameter Teknikal Utama
Diameter roller: Ø450 x 1650 mm
Bilangan penggelek: 3
Kualiti permukaan roller (μm): Ra ≤ 0.25
Kekerasan Roller: (HRC) 50-55
Penyaduran Chrome Roller: (μm): 40-50
Julat Pelarasan Pitch Roller (mm): 0-50
Spesifikasi Thread Antara Muka Roller: RC 1 1/2# Benang paip
Medium pemanasan roller: Air yang dilembutkan
Model Motor Drive: 90L4 Kuasa: 1.5 kW
Model Reducer Drive: FAF77R37-1.5 kW
Kelajuan output: 5 rpm
Model Reducer Pengapit Mekanikal: NMRV75-0.75 kW-40/1
Kuasa Motor Clamping: 0.75 kW-4
Bilangan pengurangan motor: 2
Kekuatan Motor Pam Air Menyejuk: 90L2 1.5 kW
Kuantiti: 3 unit
Kuasa Motor Bergerak: 0.75 kW
Model Reducer Mudah Alih: NRV63/50-D0.75-400/1
Kuantiti: 1 unit
Dimensi luaran (l x w x h): 1400 x 2400 x 2100 mm
Berat: 4000 kg
Iv.Peralatan Kalender Tiga-RollPemasangan
4.1. Mesin perlu dipasang pada permukaan pepejal. Yayasan harus menjadi struktur konkrit dengan ketinggian permukaan sekurang -kurangnya 80 mm.
4.2. Apabila menyesuaikan dan mengetatkan mesin, gunakan tahap semangat untuk mengukurnya. Kesalahan tahap hendaklah kurang daripada 0.5%. Tiga penggelek mesti diselaraskan ke ketinggian pusat mereka. Footrest mesin mempunyai empat skru pelarasan yang menyesuaikan ketinggian mesin mengikut ketinggian outlet acuan (outlet acuan mesti disamakan terlebih dahulu). Sekiranya kalender tiga roll diberi makan dari bahagian bawah, tepi bawah roller tengah harus diselaraskan dengan outlet acuan. Sekiranya kalender tiga roll diberi makan dari atas ke bawah, pinggir atas roller tengah harus diselaraskan dengan outlet acuan. Tiada pelarasan selanjutnya diperlukan. 4.3. Apabila meletakkan pendawaian elektrik pada kalender tiga roll dan pemasangan roller, pertimbangkan kemungkinan pergerakan. Peranti kawalan elektrik terletak di stesen kawalan utama untuk unit kalender dan daya tarikan tiga roll.
4.4. Semasa memasang unit, letakkan bekalan kuasa, bekalan udara (udara termampat sekurang -kurangnya 6 kg/cm²), dan saluran air penyejuk.
5. Percubaan dijalankan
5.1. Secara manual memindahkan setiap sistem penghantaran untuk memeriksa kebolehpercayaan dan fleksibiliti. Sapukan pelincir bersih yang mencukupi dan kemudian selamatkan unit dengan penutup keselamatan.
5.2. Kuasa pada setiap komponen dan periksa operasi yang boleh dipercayai.
5.3. Mengendalikan ujian udara untuk memastikan operasi yang diselaraskan dan pengedap yang betul bagi semua komponen pneumatik.
5.4. Sambungkan pengawal suhu acuan untuk menguji semua paip untuk kebocoran.
5.5. Selepas memanaskan acuan, periksa sama ada sendi ketat atau longgar.
5.6. Jurang antara tiga gulungan itu diselaraskan sebelum penghantaran. Semasa penghantaran, jurang antara gulungan kiri dan kanan mungkin tidak konsisten. Untuk menyesuaikan penggelek, cabut gandingan pertama yang menghubungkan hujung kiri dan kanan. Letakkan tolok tembaga di antara penggelek bawah dan tengah, dan di antara penggelek atas dan tengah, dan kemudian laraskan penggelek ke atas dan ke bawah sehingga jarak antara hujung kiri dan kanan adalah sama. Selepas pelarasan, tutup gandingan dan ketatkan skru set. Pelarasan seterusnya biasanya tidak diperlukan.
5.7 Pembukaan dan Penutupan Roller
Gerakkan butang menaikkan dan menurunkan roller untuk memeriksa sama ada penggelek naik dan jatuh mengikut tanda butang. Jika tidak, laraskan pendawaian motor.

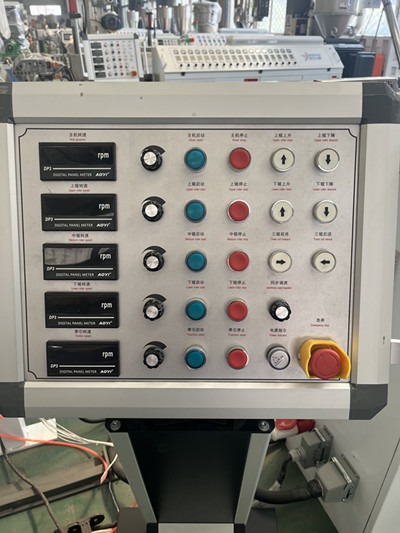

5.8 Peralatan Kalender Tiga-RollElektrik
Setelah memeriksa bekalan kuasa utama, periksa perkara berikut:
Arah putaran roller diselaraskan sebelum mesin meninggalkan kilang. Bergantung pada kaedah suapan, arah putaran roller boleh dibahagikan kepada dua jenis: bahagian bawah, atas, dan top-in, bawah keluar. Jika arah putaran roller berbeza dari rajah, laraskan pendawaian motor untuk memadankan rajah.
5.9 Pelarasan suhu tiga roller
Mulakan tiga penggelek dan biarkan mereka berputar perlahan -lahan. Hidupkan suis pemanasan roller sehingga penggelek mencapai suhu yang ditetapkan. Kaedah pemanasan roller termasuk pemanasan air dan pemanasan minyak, bergantung kepada produk. Pengawal suhu mengukur suhu roller selepas air (minyak) keluar dari penggelek.
5.10 Pelarasan Ketebalan Produk
Dengan bahan yang telah dilepaskan dari acuan, tekan dan tahan butang penutup roller dan periksa jurang roller secara visual. Apabila penggelek akan mencapai ketebalan produk (bergantung kepada ketebalan produk dan tahap kemahiran pekerja, secara amnya kira -kira 2 mm lebih tebal daripada produk, tetapi lebih dekat dengan ketebalan produk dengan peningkatan kemahiran), lepaskan butang dan putar pemegang pelarasan manual untuk terus menyesuaikan jurang roller sehingga produk mencapai ketebalan yang dikehendaki.
5.11 Peralatan Kalender Tiga-RollPelarasan
Pelarasan kelajuan tiga roller berkait rapat dengan output extruder dan spesifikasi produk. Kelajuan setiap tiga penggelek boleh diselaraskan secara individu, secara serentak dipercepatkan atau diturunkan (pelarasan bersatu tiga), atau diselaraskan secara serentak di seluruh garis pengeluaran (pelarasan bersatu garis). Langkah Pelarasan: Laraskan kelajuan setiap roller secara individu → Laraskan kelajuan setiap roller secara kolektif → Laraskan kelajuan keseluruhan garis pengeluaran secara kolektif. Pertama, laraskan kelajuan ketiga -tiga gulungan ke tahap yang sama. Pelarasan kelajuan individu mungkin diperlukan berdasarkan perbezaan suhu antara tiga gulungan. Kemudian, lakukan pelarasan bersatu ketiga -tiga gulungan berdasarkan jumlah bahan yang terkumpul di antara gulungan di outlet mati. Sebaik sahaja nisbah kelajuan untuk keseluruhan barisan pengeluaran diselaraskan sepenuhnya, tingkatkan output extruder untuk menyelesaikan pelarasan bersatu.
5.12. Pastikan rekod terperinci ujian dijalankan, termasuk suhu, kelajuan, dan parameter lain semasa pengeluaran biasa selepas pelarasan, untuk rujukan masa depan.
